架构

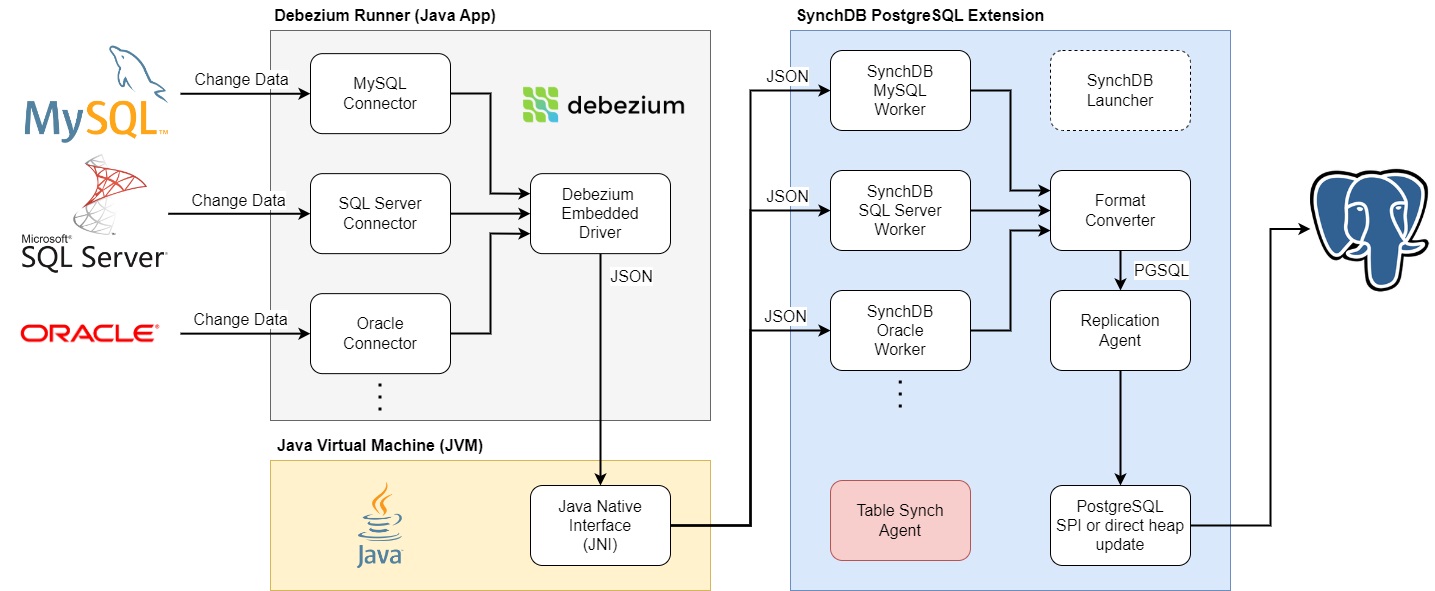

总体架构图


SynchDB 扩展包含两个代码空间（Java 和 C），JNI 位于两者之间作为协调员。

Java

  • Debezium Runner
  • 嵌入式 Debezium 引擎

C

  • SynchDB 启动器
  • SynchDB Worker
  • 格式转换器
  • 复制代理
  • 表同步代理（待定）

Debezium Runner (Java)

  • 使用“嵌入式 Debezium 引擎”的主要 Java 驱动程序。
  • 创建、控制、管理和配置“嵌入式 Debezium 引擎”。
  • 包含由“C 端”组件通过“JNI”调用的例程。

嵌入式 Debezium 引擎 (Java)

  • 支持各种连接器实现，以便从各种数据库类型（例如 MySQL、Oracle、SQL Server 等）复制变更数据。
  • 连接并维护与外部数据库的连接，并获取其变更事件。

SynchDB 启动器

  • 负责使用 PostgreSQL 的后台工作器 API 创建和销毁 SynchDB 工作器。
  • 配置每个工作器的连接器类型、目标数据库 IP、端口等。

SynchDB 工作器

  • 初始化 Java 虚拟机环境（JVM) 且实例化 Debezium Runner 以从特定连接器类型复制变更。
  • 通过 JNI 与 Debezium Runner 通信，以接收 JSON 格式的变更数据。
  • 将 JSON 变更事件传输到 Format Converter 模块进行进一步处理。

格式转换器

  • 使用 PostgreSQL Jsonb API 解析 JSON 变更事件
  • 根据用户定义的转换规则，将 DDL 变更详情转换为与 PostgreSQL 兼容的 SQL 查询。
  • 根据列数据类型进行处理，将 DML 变更详情转换为与 PostgreSQL 兼容的数据表示形式。它会生成原始的 HeapTupleData，可以直接将其输入到 PostgreSQL 中的堆访问方法，以加快执行速度。

复制代理

  • 处理格式转换器的输出。
  • 格式转换器将生成 HeapTupleData 格式的输出，然后复制代理将调用 PostgreSQL 的堆访问方法例程来处理它们。
  • 对于 DDL 查询，复制代理将调用 PostgreSQL 的 SPI 来处理它们。

表同步代理

  • 设计细节和实现尚不可用。待定
  • 旨在提供一种更高效的替代方案来执行初始表同步。

Java 原生接口 (JNI)

Java 原生接口 (JNI) 是一个框架，允许 Java 应用程序与用 C 或 C++ 等语言编写的原生代码进行交互。它使 Java 程序能够调用原生应用程序和库，并被这些应用程序和库调用，从而在 Java 的平台独立性和原生代码的性能优势之间架起了一座桥梁。JNI 通常用于集成平台特定的功能、优化应用程序中性能关键部分，或访问 Java 中不可用的旧库。它需要谨慎管理资源，因为它涉及在 Java 虚拟机 (JVM) 和原生环境之间切换，这可能会增加复杂性。

SynchDB 需要 JNI 在 Debezium 运行引擎和 SynchDB PostgreSQL 扩展之间交换资源。JNI 可在 Java 安装（例如 openjdk）中使用。
